Burocco VPOO系列

产品参数：

接通/断开动作

- 2V-NC-常闭

-2V-NO-常开

-2V-DE 双作用

-3V分流(NC-NA-DE)

尺寸

-DN 15-DN 100(1)

等级

-PN 16 - PN40

阀体材料

-球墨铸铁GS 400-12 (环氧清漆)

-碳钢ASTMA216Gr WCB (环氧清漆)

- AISI 316 号不锈钢

阔座

-AISI316 不锈钢

连接方式

-法兰，按照、UNII2229(2)

上阀盖

- 标准碳钢

-AISI316

-AISI420

快速打开时阀塞动作为线性

-AISI316. 带PTFE-PTFEICG插芯(软质密封) )

-AISI316 (金属密封)

填料箱

- 标准PTFE 环

- PTFE+ 石墨

阀体材料

-球墨铸铁GS 400-12 (环氧清漆)

伺服控制器

-启动作用万式，最小4bar. 最大8bar，

-材料：AISI304 压制钢

-气缸:Φ82,Φ118,Φ136,Φ153

-阀杆， 双导件与调节 △P/行程

-密封国NBR 氟橡胶

-电流设备：定位器

-附件: 手轮、磁传感器、接近传感器、徽动开关盒、电磁阀

单作用万式下6bar 时的耗气量

- CIL.Φ82 = O.70 NI

- CIL.Φ118 = 1.80 NI

- CIL.Φ136 = 3.00 NI

- CIL.Φ153 = 5.20 NI

允许的最大负载损失(升/分钟〉

-软质密封=0

-金属密封=0.0001

工作温度

- 30.C + 200.C

备注

(1）根据客户要求，可提供更大规格或者小C V 的阀门。

(2)根据客户要求，可提供其他类型的端连接。

有关阀门选型及规格确定情况，请联系我公司技术部

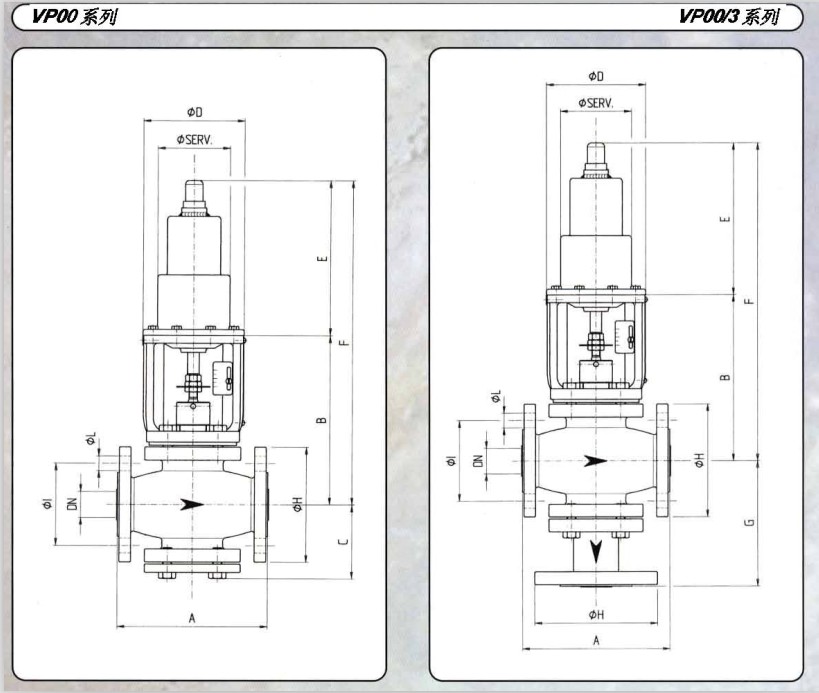

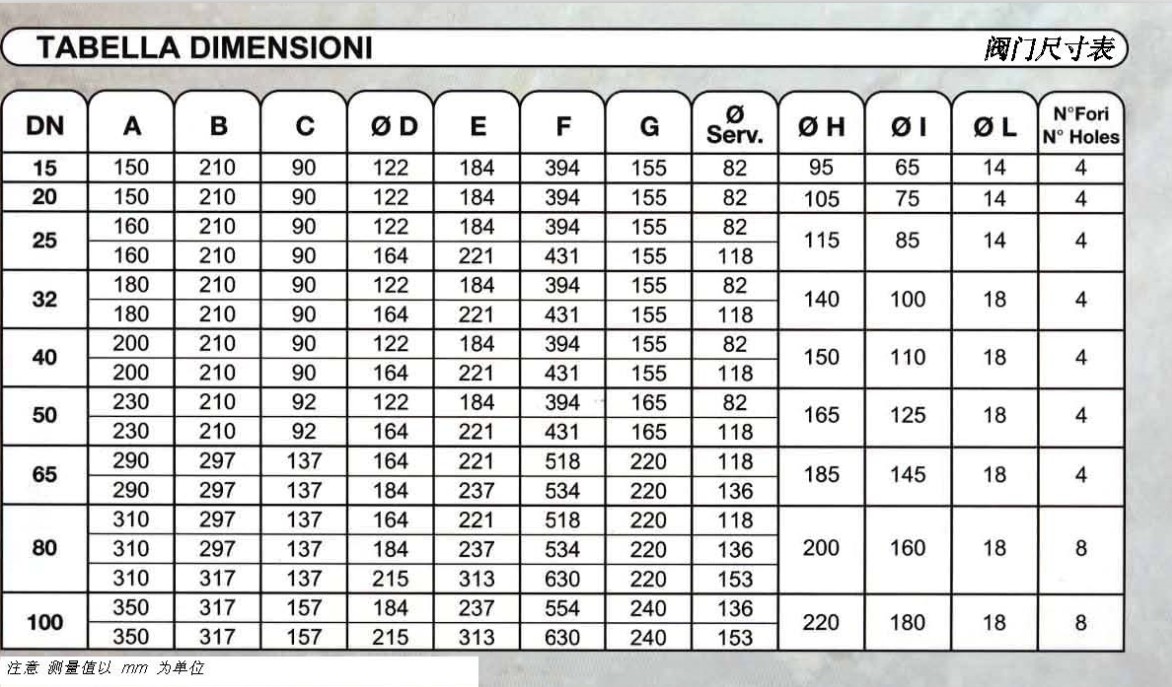

阀门尺寸表

气动截止阀采用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气动截止阀气缸使用介质：压缩空气，氮气。气动截止阀结构特点如下：
1、结构简单、制造和维护方便；工作行程小，启闭时间短；
2、关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。
气动截止阀结用途：

适用于各种变压或变温气体分离装置、以及要求频繁开关的各种工业流体输送场合。它是气体分离（PSA法）装置中应用最广泛的阀门。
外观：选材十分考究，符合国内、国外相关标准，结构合理，外观简洁大方。

气动截止阀优点：
1、本气阀结构简单，制造和维修比较方便，使用安全；
2、工作行程小，启闭时间短，节省时间；
3、密封性好，密封面之间摩擦力小，使用寿命长；
4、可以任意组合与关闭件密封面材料的配对，以满足各种工况要求。

1阀体

2阀体垫片

3阀盖

4阀座

5阀塞

6阀杆

7填料箱

8阀门垫片

9环形螺母

10活塞

11弹簧

12执行器外壳

13手轮螺丝

14手轮

15阀杆导向件

16阀杆导向件

17阀杆唇密封

18活塞唇密封

19 Seeger环

20阀杆密封圈

21缸密封圈

22环形螺母密封圈

23活塞密封圈

24阀芯垫圈

25活塞垫圈

26螺丝

27螺丝

28螺母

29螺母

30螺母

31插销

整机保修2年
