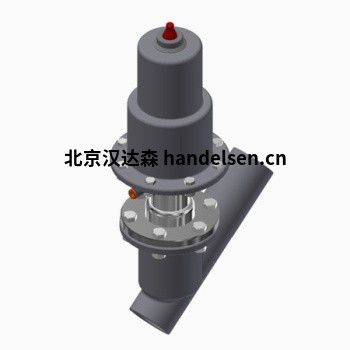

Burocco气动阀角阀座VPFL系列钢厂专用

Burocco气动阀角阀座VPFL系列钢厂专用



材料:  AISI 316 / 316L(1.4408 / 1.4409)不锈钢
尺寸: DN 15 – 200
等级: PN 16(15-150)– PN 10(200)
温度: -30°C / + 150°C。



VPFL系列特点
阀座倾斜,流量系数大、一体式紧凑机构。
采用可适应特殊的腐蚀性环境的不锈钢结构3 因此可适于各种不同的应用环境。所用部件坚固,采用自润滑式阀杆双导件,因此阀门工作性能可靠,可确保经过大量工作周期后也无需维护。采用了多种密封材料,因此可灵活适应不同的应用环境。采用不同规格的伺服控制器可截流高差压液体、大行程。


气动阀角阀座,流量系数高,结构坚固,紧凑。 由于用于恶劣环境的不锈钢结构的通用性,它们可用于以下领域:纺织染整厂,化工厂,水处理厂,食品厂,一般工业厂

Burocco气动阀角阀座

开关阀的正确选择是工厂设计的重要因素。 定型中使用的流量值应为设计期间估计的最大值增加约20-40%。 阀门尺寸的计算通过使用流量系数CV来完成,该流量系数CV是每种阀门尺寸的特定值,在表“技术规格”中列出。 注意:KV是指与公制成比例的流量系数,它是CV:1.17



产品参数:
-关断作用方式
-NC- 常闭
-NO- 常开
-DE- 双作用
尺寸
-DN 15 - DN 200
等级
-PN 16
阀体材料
-AISI316 号不锈钢
-蜡铸工艺 (DN 15 - DN 100)
-锻造与电镀( DN 125 - DN 200)
阀座
-AISI316 号不锈钢
连接方式
-异径法兰PN 6 、PN 10 、PN 16 (材质AISI304/316)
-焊接
阀盖
-AISI316不锈钢
快速打开时阀塞动作为线性
-AISI316 ,带PTFE-PTFE/CG 插芯
-AISI316 ,采用硅/三元乙丙/氟橡胶插件(2)
填料箱
-标准PTFE环、viton环
-填料PTFE 环( DN 15/DN 50) (NPFL)
-填料PTFE 环+ 石墨温度200℃ (DN 15/DN 50) (NPFL)
伺服控制器(3)
-启动作用方式,最小4bar,最大8bar .
-材料:AISI304 锻钢
-气缸 Φ 63 、 Φ 82 、 Φ 118 、 Φ 136 、 Φ 153 、 Φ 235
-阀杆AISI316L 轧制钢, 采用双导件
-密封圈: NBR 、氟橡胶
-电流设备:定位器( N C 型〉
-附件:手轮、磁传感器、接近传感器、微动开关盒、电磁阀、行程调节器、流量闸板

 流量控制器
标准型速度控制阀
实际上就是一个针形阀,用以调节流量和速度。

气动三联件
在气动技术中,将空气过滤器(F)、减压阀(R)和油雾器(L)三种气源处理元件组装在一起称为气动三联件
若将空气过滤器的减压阀设计成一个整体,称为二联件。 Burocco177截1858止3804阀气源处理三联件包括空气减压阀、过滤器、油雾器三大件,
减压阀可对气源进行稳压,使气源处于恒定状态,可减小因气源气压突变时对阀门或执行器等硬件的损伤。
过滤器用于对气源的清洁,可过滤压缩空气中的水份,避免水份随气体进入装置。
油雾器可对机体运动部件进行润滑,可以对不方便加润滑油的部件进行润滑,大大延长机体的使用寿命。



1阀体
2阀体垫片
3阀盖
4阀座
5阀塞
6阀杆
7填料箱
8阀门垫片
9环形螺母
10活塞
11弹簧
12执行器外壳
13手轮螺丝
14手轮
15阀杆导向件
16阀杆导向件
17阀杆唇密封
18活塞唇密封
19 Seeger环
20阀杆密封圈
21缸密封圈
22环形螺母密封圈
23活塞密封圈
24阀芯垫圈
25活塞垫圈
26螺丝
27螺丝
28螺母
29螺母
30螺母
31插销
 气动截止阀结用途:

适用于各种变压或变温气体分离装置Burocco-VPOO型调节阀吴亚男、以及要求频繁开关的各种工业流体输送场合。它是气体分离(PSA法)装置中应用最广泛的阀门。

外观:选材十分考究,符合国内、国外相关标准,结构合理,外观简洁大方。

气动截止阀优点:

1、本气阀结构简单,制造和维修比较方便,使用安全;
        Burocco177阀1858门3804

2、工作行程小,启闭时间短,节省时间;

3、密封性好,密封面之间摩擦力小,使用寿命长;

4、可以任意组合与关闭件密封面材料的配对,以满足各种工况要求。

有关BUROCCO阀门选型及规格确定情况,请联系我公司BUROCCO品牌负责人吴亚男

德国本土采购,拼箱发货报关,德国技术支持,终身售后服务,货期保证,价格公道。

BUROCCO生产的阀门有:

BUROCCO控制阀系列: 2000-2003

2/3路控制阀,Burocco-VPOO型调节阀吴亚男适用于稠介质

DN15-150, PN16/40, ANSI150/ANSI300

材质:铸铁GS400-12(GGG40),碳钢ASTM A216 WCB,不锈钢AISI316(CF8M)

温度:-196℃ - 350℃Burocco177截1858止3804阀

BUROCCO控制阀系列:800-803

2/3路控制阀,适用于稀介质

DN15-150, PN16/40

材质:铸铁GS400-12(GGG40),碳钢ASTM A216 WCB,不锈钢AISI316(CF8M)

温度:-30℃ - 210℃

BUROCCO气动控制阀系列:EURO

2路控制球阀Burocco阀门吴亚男,适用于稀介质

DN15-50, PN16

材质:铸铁GS400-12(GGG40)
        Burocco177阀1858门3804

温度:-5℃ - 200℃

BUROCCO气动控制阀系列:1000

2路控制阀

DN8-50, PN16/25

材质:不锈钢 AISI 316/316L(1.4408/1.4409)

温度:-30℃ - 200℃

BUROCCO手动控制阀系列:MVM/FF

2路控制阀

PN25

材质:AISI 3 16 不锈钢

温度:-60℃至零上180℃

BUROCCO手动控制阀系列:VM/FF

2路控制阀

PN25

材质:不锈钢 AISI 316

温度:-60℃至零上180℃

BUROCCO截止阀系列:VPFA(小流量)

2/3路截止阀

DN15-50 PN16

材质:球墨铸铁GS400-12/15(GGG 40)
        Burocco177阀1858门3804

温度:-5°C - +180℃

BUROCCO截止阀系列:VPFF

2路截止阀

DN15-DN200 PN25

材质:不锈钢AISI316 PN25

温度:-30℃-+180℃由密封圈类型决定

BUROCCO截止阀系列:VPFL

2路截止阀

DN15-DN200 PN16

材质:ISI316 号不锈钢

温度:-30℃ + 200℃ 由阀门与密封圈的类型决定

BUROCCO截止阀系列:VPOO

2/3路截止阀

DN15-100 PN100

材质:球墨铸铁 碳钢 AISI 316 号不锈钢

温度:-30℃ + 200℃ 由阀门与密封圈的类型决定

BUROCCO截止阀系列:MVP3000

2路截止阀

DN4 PN16

材质:AISI 316 不锈钢

温度:-30 ℃-+ 150℃

BUROCCO截止阀系列:MVPS

2路截止阀

DN6-DN25 PN16

材质:AISI316L 不锈钢

温度:-30℃ - +180℃ - 根据密封圈类型确定

BUROCCO截止阀系列:SBS/S与SBS/3

2/3路截止阀

DN15-DN200 PN6、PN10、PN16

材质:不锈钢/微铸工艺蜡/铸造与电结合板

温度:-30℃-+170℃ 由密封圈类型决定

BUROCCO单向阀系列:VC/L

PN 40Burocco-VPOO型调节阀吴亚男

材质:AISI 316 L ( 1.44 04)不锈钢

温度:最高180 ℃

BUROCCO球阀系列:VSP/VSL

2/3路阀

DN10-DN50 PN16-PN25-PN40

材质:AISI316L 不锈钢

温度:零下25'C 至零上170.C

BUROCCO计量阀系列:VD

PN25

材质:AISI316L 不锈钢

温度:+10°C / +100°C

BUROCCO液位测试仪:S175

材质:不锈钢 AISI 316

温度:175℃

BUROCCO过滤器:FFL/FF型

滤芯:AISI 31 6 不锈钢网、钢丝布, 具有不同的过滤等级

PN25

材质:不锈钢

Burocco气动开关阀
布鲁克VPFL、VPFLV、NPFL 阀门截流多种流体。蒸汽、过热水、非爆炸性气休、腐蚀性液体等.所以,这类阀门可用于多个领域- 纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备.根据客户要求,可将阀门用于特殊领域
德国本土采购,拼箱发货报关,德国技术,终身售后服务,货期保证,价格公道,欢迎垂询!如需更多信息欢迎垂询吴亚男
