Burocco 800系列
阀门选型
控制阀门的正确选型是控制设备实际中的一个重要环节。实际上，如阀门选型不当，即使在回路中采用了出色的控制器，也不能实现良好的控制。为达到良好的调节性能，应使阀门在其整个行程的中间部分运行。阀门选型时采用的流量值应为设计期间的最大估计值，发明我呢在1.2-1.6之间。采用以下阀门流量系数进行阀门选型计算。每种规格的阀门都有一个特定的流量系数，具体件“技术规格表
注意：KV指流量系数于公制单位的换算比值，为CV:1.17
液体
以下公式适用于在工作温度下不会蒸发的液体
流量用kg/h表示
CV=
Q=CV27.1
Q=工作温度时的流量，单位时kg/h
Y=工作温度下的液体密度，单位是kg/m3(15℃时，水的密度为1000)
P=压差 单位 bar
流量用m3 /org表示
CV=1.17 Q Q=
Q=工作温度时的流量，单位时kg/h
Y=工作温度下的液体密度，单位是kg/m3(15℃时，水的密度为1000)
P=压差 单位 bar
液体粘性修正系数
用以下与粘性有关的系数乘以计算处的CV值
Centistokes（厘斯） | Engler（相对粘度） | C.F |
15 | 2 | 1.06 |
40 | 5 | 1.18 |
75 | 10 | 1.28 |
110 | 15 | 1.32 |
230 | 30 | 1.38 |
375 | 50 | 1..47 |
760 | 100 | 1.60 |
950 | 150 | 1.68 |
蒸汽
第一种情况：出口绝对压力比入口绝对压力高50%
CV=
Q=流量 单位kg/h
=压差 单位bar
P1=阀门入口绝对压力
第二种情况：出口绝对压力比入口绝对压力低50%（临界流量）
CV=
过热蒸汽的修正系数
通过以下与过热温度有关的校正因子得出CV值。
25°C c.f. | 1.03 |
50°C c.f. | 1.06 |
75°C c.f. | 1.09 |
100°C c.f. | 1.12 |
150°C c.f. | 1.18 |
200°C c.f. | 1.24 |
250°C c.f. | 1.30 |
300°C c.f. | 1.36 |
气体
第一种情况：出口绝对压力大于入口绝对压力高50％
CV=
Q=流量 单位kg/h
=压差 单位bar
P2=阀门出口绝对压力 单位bar
Y=相对于空气的气体比重（空气比重）
T=绝对温度（t+273）°C
第二张情况：出口绝对压力比入口绝对压力低50%（临界流量）
CV=
P2=阀门入口绝对压力 单位bar
产品简介
Burocco 800系列控制阀门采用双通球形方法体及螺栓固定式阀座，底部用于检查，更换阀塞（反向型）。阀塞在导向件的控制下进入上部，且自调节式填料箱不需要任何维护。这类阀门尤其适用于中小工厂中的调节。
803系列控制阀门采用螺栓固定阀座式球形阀体与焊接阀座式三通。B型端口阀塞在导向件控制下进入上部，且自调节式填料箱不需要任何维护。这类阀门尤其适用于中小设备的调节。
应用：
800/803系列控制阀可控制多种流体：蒸汽、过热水、非爆炸性气体、腐蚀性液体等。所以，这类阀门可用于多个领域：纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备。根据客户要求，可将阀门用于特殊领域。
产品参数
工作控制方式
-2V-NC常闭（空气打开，直通阀）
-2V-NO常开（空气关闭，直通阀）
-3V-分流/合流阀
尺寸
-DN15-DN100(1)
压力等级
-PN16-PN40
阀体材料：
-球墨铸铁 GS400-12(环氧清漆)PN16
-碳钢 ASTM A216 WCB （环氧清漆)PN40
-不锈钢 AISI316 PN40
阀座
-AISI316L不锈钢
-连接方式
-法兰 PN16，PN40(2)
-凸面（RF）UNI2229
阀盖
-符合ASTMA105、AISI420、AISI316钢标准
阀塞
-等百分比、线性、V型端、小流量、在导向件控制下进入上部。
-AISI 316L 带PTFE-PTFE/GG插芯（软质密封）
-AISI 316L带高性能聚合物插芯(HPP)
-AISI 316(金属密封)
自调节填料箱
-STD-PTFE 材质 “V”形环+石墨环
-LTS-纯PTFE “V”形环
阀壳
-球墨铸铁 GS400-12(环氧清漆)
伺服控制器
-正反向气动作用板（最大 2.5bar），采用FE冲压板(环氧清漆)
-规格：S.200、S.275、S.340、S.430
-标准弹簧范围：3-15psi、6-18psi、6-30psi
-电流设备：行程指示器
-附件：手动控制用手轮、电动定位器、气动定位器、阀门行程末端微动开关、接近传感器、减压过滤器、转换器。
密封等级
-符合UNI EN1349标准的规定
-软密封 VI级
-金属密封 IV级
使用限制
-采用球墨铸铁阀体的阀门：最低温对-5℃，最高温度180℃；
-采用WCB钢阀体的阀门:最低温对-5℃，最高温度200℃
-采用AISI316 钢阀体的阀门：最低温对-20℃，最高温度200℃
注释
（1）根据客户要求，可提供更大规格或者小CV（流量）的阀门
（2）根据客户要求，可提供其他类型的端连接
800系列控制阀采用双通球形阀体及螺栓固定，底部用于检查，更换阀赛（反向型）。阀塞在导向件控制下进入上部，且自调节式填料箱不需要维护，这类阀门尤其适用于中小工厂的调节。
803系列控制阀门采用螺栓固定阀座形式球形阀体与焊接阀座式三通。V型端口阀塞在导向件的控制下进入上部，且自调节式填料箱不需要任何维护，这类阀门yo切适用于中小设备的调节。

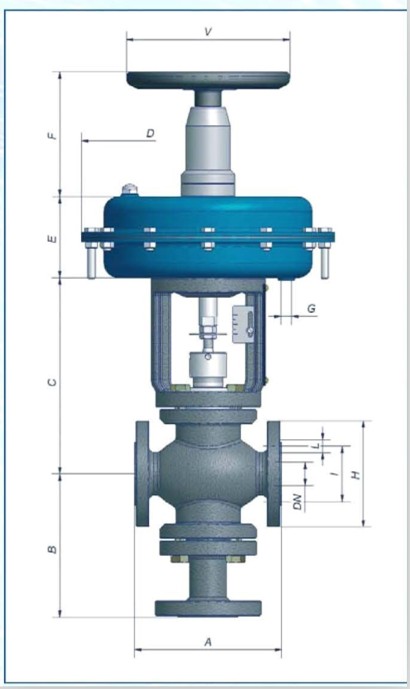

按照所控制流体压力选定伺服控制器规格，然后加上该值计算阀门的总尺寸
阀塞
1. 线性阀塞，这种阀塞可确保行程与流量之间为线性关系，进而使流量与阀门开度之间也为线性关系。当工作压差没有明显变化或者在流量变化有限的工艺过程中使用情况下，可使用这种阀塞
2. 等百分比阀塞，如采用这种阀塞，阀门每次的打开行程增加量相同时，流量增加百分比将保持恒定；在相同压差小行程增加10%，流量通常为阀门变化前流量的50%。这样，在阀门打开的后半程中，阀门几乎可以通过各种流量 在流量或者压差变化明显的情况下可采用这种阀塞。
3. V型端口阀塞，采用这种类型的阀塞，可在线性与等分比曲线之间获得一条最佳特性曲线。由于这种阀塞具有延伸部分，可确保导引行程而不会引起振动，因此主要用于三通类型的阀门。
4. 小流量阀塞，对于此类型小流量阀塞，我们可以提供三种特性的阀塞，线性柱销，单键与双键等百分比型，流量系数在0.1-2之间，可用于微调与精调
选型对附件的要求：
在生产过程中，控制系统对阀门提出各式各样的特殊要求，因此，控制阀必须配用各种附属装置(简称附件)来满足生产过程的需要。
填料箱技术规格
1. 标准填料箱（STD）:由采用PTFE填料的V形环+石墨环与带密封的上部导向件组成。与软质密封阀塞组合使用时，最高工作温度可达180℃
2. 高温填料箱（HTS）：由采用PTFE填料的V形环与采用加强型石墨填料的石墨环组成，与金属逆风阀塞或者高性能聚合物组合使用时，最高工作温度可达200℃
3. 低温填料箱（LTS）：由采用PTFE填料的V形环（增加数量）+石墨环与带密封的上部导向件组成。与软质密封阀塞组合使用时，龚总温度范围在-20℃-180℃之间，适用于通过与石墨不兼容的流体。
阀门正确选型必须的数据
工作流体 、比重/密度（y）、流体温度℃、阀门上游压力（bar）、压差（）、最大流量、（Q）、流量系数（CV/KV）、规格（DN）、标称压力（PN）、阀体形状（2-3通）、阀体材料：、阀门动作（NC-NA）、阀塞规格、控制信号（psi）
DN | 行 | CV | KV | S200 | S275 | S340 | S430 | ||||||||
入口压力 | |||||||||||||||
1.2 | 1.4 | 3 | 1.2 | 1.4 | 3 | 1.2 | 1.4 | 3 | 1.2 | 1.4 | 3 | ||||
弹力范围（bar） | |||||||||||||||
0.2-1 | |||||||||||||||
弹力范围（psi） | |||||||||||||||
3-15 | |||||||||||||||
15 | 20 | 4 | 3.5 | 5.8 | 13.8 | 40 | 15.4 | 33 | 40 | ||||||
2.5 | 2.1 | 24.1 | 40 | 40 | 40 | 40 | 40 | ||||||||
20 | 7 | 6 | 5.8 | 13.8 | 40 | 15.4 | 33 | 40 | |||||||
4 | 3.5 | 5.8 | 13.8 | 40 | 15.4 | 33 | 40 | ||||||||
2.5 | 2.1 | 24.1 | 40 | 40 | 40 | 40 | 40 | ||||||||
25 | 12 | 10 | 3.9 | 9.5 | 40 | 10.6 | 23 | 40 | |||||||
7 | 6 | 5.8 | 13.8 | 40 | 15.4 | 33 | 40 | ||||||||
4 | 3.5 | 上一篇： 各种阀门运行原理 下一篇：burocco工厂新安装11400 kW光伏系统 ©CopyRight 2012-2021 北京汉达森机械技术有限公司 ICP备案：京ICP备12013454号-22 技术支持：北京汉达森机械技术有限公司
| |||||||||||||
