Burocco EURO系列简介

Burocco EURO系列简介

布鲁克EURO系列控制阀可控制多种流体:蒸汽、过热水、等。所以,这类阀门可用于多个领域:纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备。根据客户要求,可将阀门用于特殊领域

   本产品适用于稀质流体

   该系列阀门可配套多种阀塞,根据要求自由组合。

产品参数:

工作控制方式

-2V-NC常闭(空气打开,直通阀)

-2V-NO常开(空气关闭,直通阀)

尺寸(1)

-DN15-DN50

压力等级

-PN16

阀体材料:

-球墨铸铁 GS400-12(环氧清漆)PN16

阀座

-AISI316L不锈钢

连接方式

-法兰 PN16-凸面(RFUNI2229

上阀盖

-符合AAISI420标准钢

阀塞

等百分比、线性。

AISI 316L PTFE-PTFE/GG插芯(软质密封)

AISI 316L带高性能聚合物插芯(HPP)

自调节填料箱

STD-PTFE 材质 “V”形环+石墨环

LTS-PTFE V”形环

阀壳

-球墨铸铁 GS400-12(环氧清漆)

伺服控制器

-刻印标牌FE(环氧清漆)正反向气动作用力(最大 2.5bar

-规格:S.200S.275S.340S.430

-标准弹簧范围:3-15psi6-18psi6-30psi

-电流设备:行程指示器

-附件:手动控制用手轮、电动定位器、气动定位器、阀门行程末端微动开关、接近传感器、减压过滤器、转换器。

密封等级

-符合UNI EN1349标准的规定

-软密封VI

使用限制

-采用球墨铸铁阀体的阀门:最低温对-5℃,最高温度200℃;

蒸汽最高压力12bar,室温时谁的最高压力16bar

订货举例:EURO-DN15-(GS 400-12)-PN16-NO


口径(DN)

阀体材质

法兰压力

控制方式


15

球墨铸铁(GS 400-12)

PN16

NC-常闭


20



NO-常开


25





32





40





50












应用

液压水位控制阀具有自动开启关阀管路以控制水位的功能,适用于工矿企业、民用建筑中各种水塔(池)自动供水系统,并可作常压锅炉循环供水控制阀,本阀体积小、安装简便,启用灵敏度高,水头损失小无水锤现象,由小浮球控制能大大提高水塔利用率,对于新建水塔由于浮球体积减小而使水塔上部留给浮球自由浮动所需高度减小降低水塔造介,克服老式杆浮球阀体积大、易损坏、工作压力低、大量溢水等弊病、是新建水塔及更换老式浮球阀比较合适的产品

     Ps: 本产品适用于稀质流体

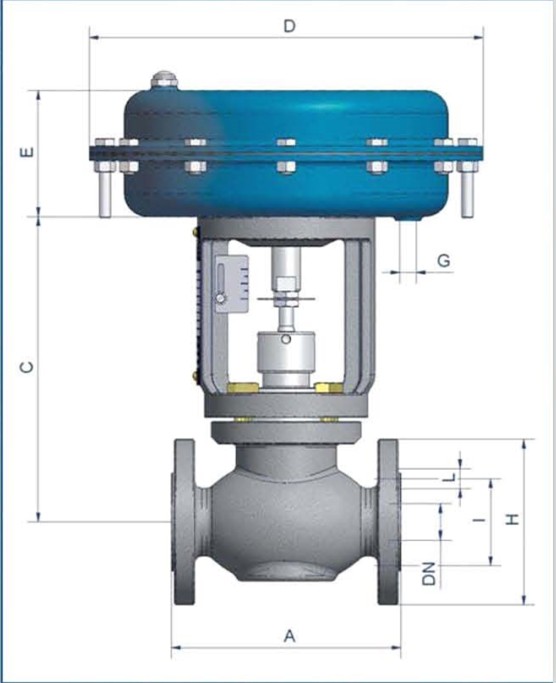

阀体结构:

控制阀由两个主要的组合件构成:阀体组合件和执行机构组合件(或执行机构系统),分为四大系列:单座系列控制阀、双座系列控制阀、套筒系列控制阀和自力式系列控制阀。四种类型阀门的变种可导致许许多多不同的可应用的结构,每种结构有其特殊的应用、特点、优点和缺点。

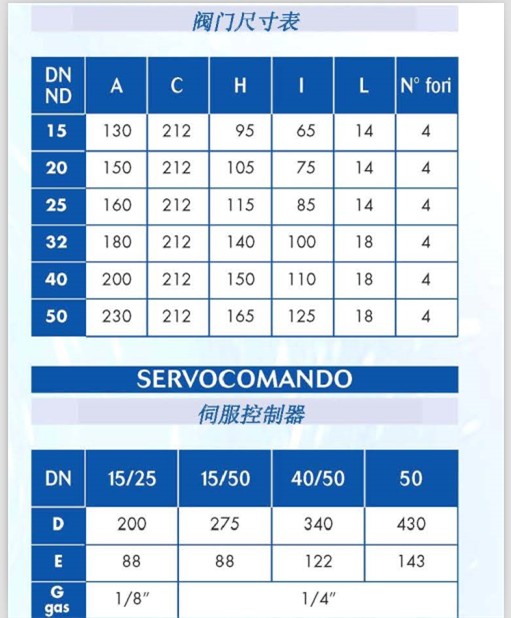

阀门尺寸表:



选型对附件的要求:

在生产过程中,控制系统对阀门提出各式各样的特殊要求,因此,控制阀必须配用各种附属装置(简称附件)来满足生产过程的需要。

控制阀的附件包括:

1、阀门定位器用于改善控制阀调节性能的工作特性,实现正确定位;

2、阀位开关显示阀门的上下限行程的工作位置;

3、气动保位阀当控制阀的气源发生故障时,保持阀门处于气源发生故障前的开度位置;

4、电磁阀实现气路的电磁切换,保证阀门在电源故障时阀门处于所希望的安全开度位置;

5、手轮机构当控制系统的控制器发生故障时,可切换到手动方式操作阀门;

6、气动继动器使执行机构的动作加速,减少传输时间;

7、空气过滤减压阀用于净化气源、调节气压;

8、储气罐保证当气源故障时,使无弹簧气缸活塞执行机构能够将控制阀动作到故障安全位置。其大小取决于气缸的大小、阀门动作时间的要求及阀门的工作条件等;

总之,附件的作用就在于使控制阀的功能更完善、更合理、更齐全。





Burocco EURO系列简介

布鲁克EURO系列控制阀可控制多种流体:蒸汽、过热水、等。所以,这类阀门可用于多个领域:纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备。根据客户要求,可将阀门用于特殊领域
