Burocco 800系列

Burocco 800系列控制阀门采用双通球形方法体及螺栓固定式阀座，底部用于检查，更换阀塞（反向型）。阀塞在导向件的控制下进入上部，且自调节式填料箱不需要任何维护。这类阀门尤其适用于中小工厂中的调节。

 产品简介

 800/803系列控制阀可控制多种流体：蒸汽、过热水、非爆炸性气体、腐蚀性液体等。所以，这类阀门可用于多个领域：纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备。根据客户要求可将阀门用于特殊领域。

   803系列控制阀门采用螺栓固定阀座式球形阀体与焊接阀座式三通。B型端口阀塞在导向件控制下进入上部，且自调节式填料箱不需要任何维护。这类阀门尤其适用于中小设备的调节。

应用：

工作控制方式

-2V-NC常闭（空气打开，直通阀）

-2V-NO常开（空气关闭，直通阀）

-3V-分流/合流阀

尺寸

-DN15-DN100₍₁₎

压力等级

-PN16-PN40

阀体材料：

-球墨铸铁 GS400-12(环氧清漆)PN16

-碳钢 ASTM A216 WCB （环氧清漆)PN40

-不锈钢 AISI316 PN40

阀座

-AISI316L不锈钢

-连接方式

-法兰 PN16，PN40₍₂₎

-凸面（RF）UNI2229

阀盖

-符合ASTMA105、AISI420、AISI316钢标准

阀塞

-等百分比、线性、V型端、小流量、在导向件控制下进入上部。

-AISI 316L 带PTFE-PTFE/GG插芯（软质密封）

-AISI 316L带高性能聚合物插芯(HPP)

-AISI 316(金属密封)

自调节填料箱

-STD-PTFE 材质 “V”形环+石墨环

-LTS-纯PTFE “V”形环

阀壳

-球墨铸铁 GS400-12(环氧清漆)

伺服控制器

-正反向气动作用板（最大 2.5bar），采用FE冲压板(环氧清漆)

-规格：S.200、S.275、S.340、S.430

-标准弹簧范围：3-15psi、6-18psi、6-30psi

-电流设备：行程指示器

-附件：手动控制用手轮、电动定位器、气动定位器、阀门行程末端微动开关、接近传感器、减压过滤器、转换器。

密封等级

-符合UNI EN1349标准的规定

-软密封 VI级

-金属密封 IV级

使用限制

-采用球墨铸铁阀体的阀门：最低温对-5℃，最高温度180℃；

-采用WCB钢阀体的阀门:最低温对-5℃，最高温度200℃

-采用AISI316 钢阀体的阀门：最低温对-20℃，最高温度200℃

注释

（1）根据客户要求，可提供更大规格或者小CV（流量）的阀门

（2）根据客户要求，可提供其他类型的端连接

800系列控制阀采用双通球形阀体及螺栓固定，底部用于检查，更换阀赛（反向型）。阀塞在导向件控制下进入上部，且自调节式填料箱不需要维护，这类阀门尤其适用于中小工厂的调节。

803系列控制阀门采用螺栓固定阀座形式球形阀体与焊接阀座式三通。V型端口阀塞在导向件的控制下进入上部，且自调节式填料箱不需要任何维护，这类阀门yo切适用于中小设备的调节。

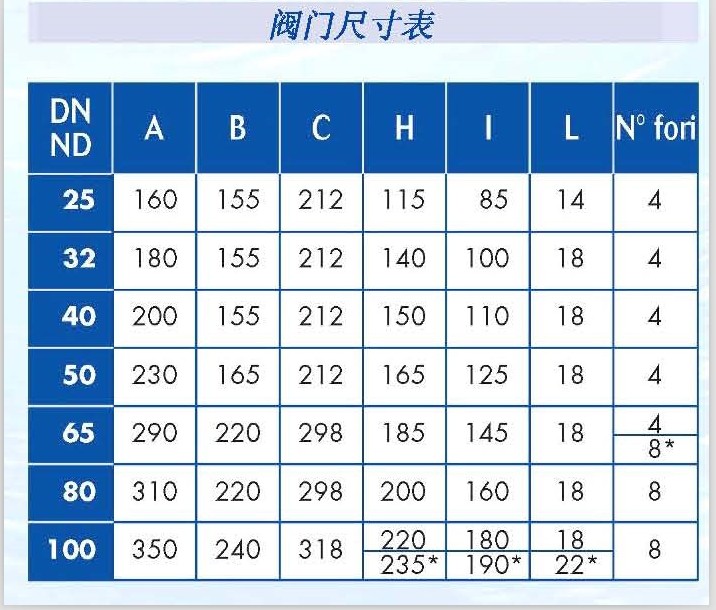

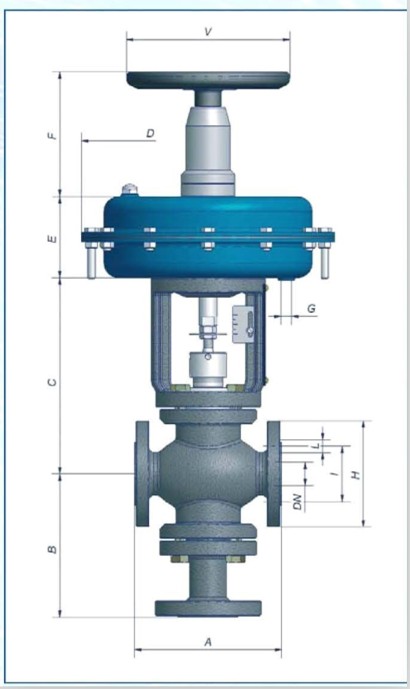

按照所控制流体压力选定伺服控制器规格，然后加上该值计算阀门的总尺寸

阀塞

1.     线性阀塞，这种阀塞可确保行程与流量之间为线性关系，进而使流量与阀门开度之间也为线性关系。当工作压差没有明显变化或者在流量变化有限的工艺过程中使用情况下，可使用这种阀塞

2.     等百分比阀塞，如采用这种阀塞，阀门每次的打开行程增加量相同时，流量增加百分比将保持恒定；在相同压差小行程增加10%，流量通常为阀门变化前流量的50%。这样，在阀门打开的后半程中，阀门几乎可以通过各种流量 在流量或者压差变化明显的情况下可采用这种阀塞。

3.     V型端口阀塞，采用这种类型的阀塞，可在线性与等分比曲线之间获得一条最佳特性曲线。由于这种阀塞具有延伸部分，可确保导引行程而不会引起振动，因此主要用于三通类型的阀门。

选型对附件的要求：

在生产过程中，控制系统对阀门提出各式各样的特殊要求，因此，控制阀必须配用各种附属装置(简称附件)来满足生产过程的需要。

控制阀的附件包括：

1、阀门定位器用于改善控制阀调节性能的工作特性，实现正确定位；

2、阀位开关显示阀门的上下限行程的工作位置；

3、气动保位阀当控制阀的气源发生故障时，保持阀门处于气源发生故障前的开度位置；

4、电磁阀实现气路的电磁切换，保证阀门在电源故障时阀门处于所希望的安全开度位置；

5、手轮机构当控制系统的控制器发生故障时，可切换到手动方式操作阀门；

6、气动继动器使执行机构的动作加速，减少传输时间；

7、空气过滤减压阀用于净化气源、调节气压；

8、储气罐保证当气源故障时，使无弹簧气缸活塞执行机构能够将控制阀动作到故障安全位置。其大小取决于气缸的大小、阀门动作时间的要求及阀门的工作条件等；

总之，附件的作用就在于使控制阀的功能更完善、更合理、更齐全。
