Burocco VPFL、VPFLV、NPFL系列

Burocco VPFLVPFLVNPFL系列

产品参数:

布鲁克VPFLVPFLVNPFL 阀门截流多种流体。蒸汽、过热水、非爆炸性气休、腐蚀性液体等.所以,这类阀门可用于多个领域- 纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备.根据客户要求,可将阀门用于特殊领域

 产品参数:

-关断作用方式

-NC- 常闭

-NO- 常开

-DE- 双作用

尺寸

-DN 15 - DN 200

等级

-PN 16

阀体材料

-ISI316 号不锈钢

-微铸工艺蜡(DN 15 - DN 100)

-锻造与电结合板( DN 125 - DN 200)

阀座

-AISI316 号不锈钢

连接方式

-异径法兰PN 6 、PN 10 、PN 16 (材质AISI304/316)

-焊接

上阀盖

-AISI316不锈钢

快速打开时阀塞动作为线性

-AISI316 ,带PTFE-PTFE/CG 插芯

-AISI316 ,采用硅/三元乙丙/氟橡胶插件(2)

填料箱

-标准PTFE环、viton环

-填料PTFE 环( DN 15/DN 50) (NPFL)

-填料PTFE 环+ 石墨温度200℃ (DN 15/DN 50) (NPFL)

伺服控制器(3)

-启动作用方式,最小4bar,最大8bar .

-材料:AISI304 锻钢

-气缸? 63 、? 82 、? 118 、? 136 、? 153 、? 235

-阀杆AISI316L 轧制钢, 采用双导件

-密封圈: NBR 、氟橡胶

-电流设备:定位器( N C 型〉

-附件:手轮、磁传感器、接近传感器、微动开关盒、电磁阀、行程调节器、流量闸板

单作用方式下6bar 时的耗气量

-Cil.Φ63 = 0,45 NI

-Cil.Φ82 = 0,70 NI

-Cil.Φ118 = 1.80 NI

-Cil.Φ136 = 3,00 NI

-Cil.Φ153 = 5.20 NI

-Cil.Φ235 = 21,90 NI

工作温度

-30'C - + 200'C

由阀门与密封圈的类型决定

注释

( 1 ) 根据客户要求, 可提供其他类型的端连接.

( 2 ) 插入软质材料可适应升高20% 的差压.

( 3 ) 根据需要可提供双作用式大行程伺服控制器.

有关大多数阀门的选型与规格确定情况,请联系我公司技术部.

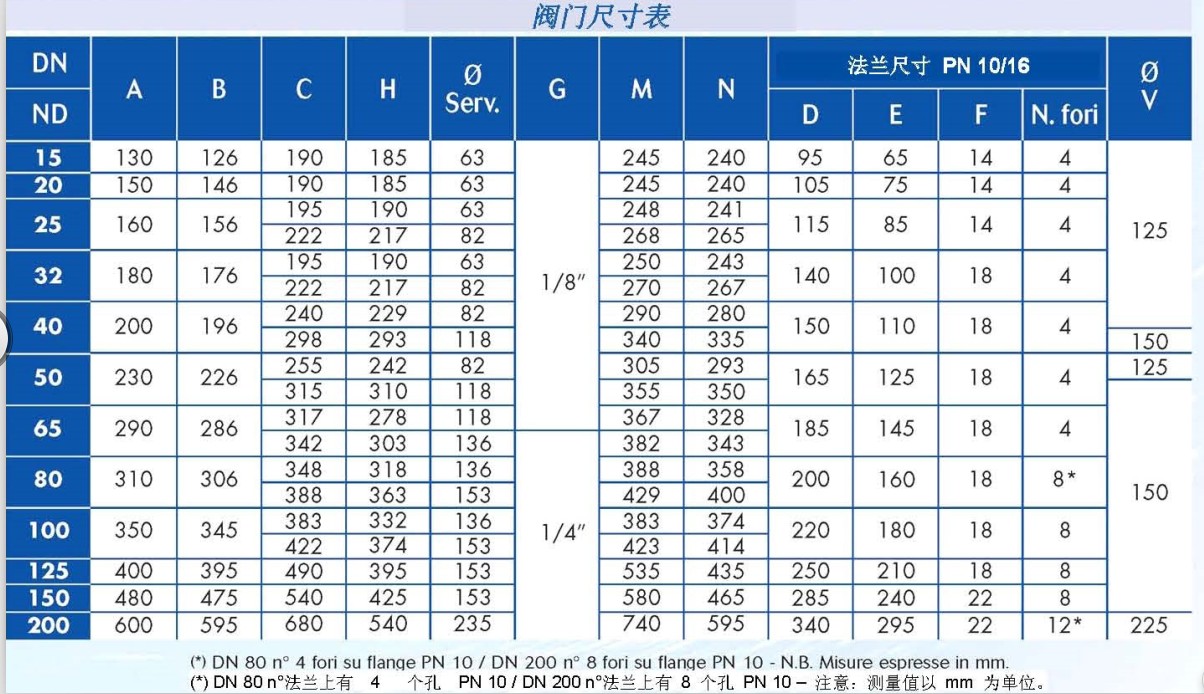

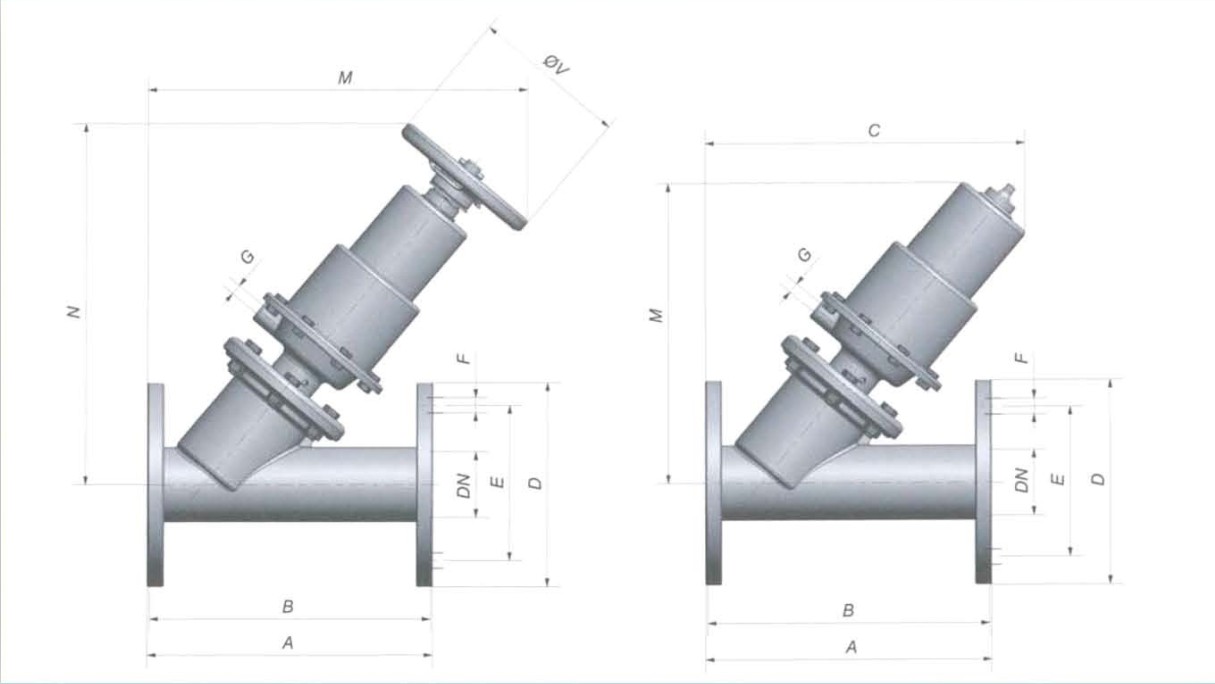

阀门尺寸表:



VPFL特点

阀座倾斜,流量系数大、一体式紧凑机构。

采用可适应特殊的腐蚀性环境的不锈钢结构3 因此可适于各种不同的应用环境。所用部件坚固,采用自润滑式阀杆双导件,因此阀门工作性能可靠,可确保经过大量工作周期后也无需维护。采用了多种密封材料,因此可灵活适应不同的应用环境。采用不同规格的伺服控制器可截流高差压液体、大行程。

VPFLV特点

紧凑型间门带伺服控制器,高度降低。适用于安装在空间较小的设备上, 可咀断差压较低。规格如下: DN 15- DN 50请参阅:"技术规格”部分

NPFL特点

这种阀门适于大流量应用。配备延伸型鳍片上阀盖, 可在超过200 ℃ 的温度下工作。自调节式填料箱由多环组成。采用阀杆双导件可加快工作周期,使工作周期具有连续性。伺服控制器可在任意方向上安装,不需要进行气动、电气连接前从阀门上拆下, 使各种连接更加容易。规格如下: DN 15- DN 50请参阅:"技术规格”部分

订货举例:VPFL-DN15-A ISI 316 L-PN216-NO

特点

口径(DN)

阀体材质

法兰压力

控制方式

倾斜性阀座(VPFL)

15

不锈钢A ISI 316 L

PN6

NC-常闭

紧凑型间门带伺服控制器(VPFLV)

20


PN10

NO-常开

大容量、高温(NPFL )

25


PN16

DE-双作用


32





40





50





65





80





100





125





150





200






 厂家简介

Burocco Inoxvalvole成立于1954年,从创立起即一直致力于不锈钢阀门的研发,几十年来根据客户的要求,我们开发出了多种阀门,已经被广泛应用于化学,医药,食品,钢铁,纺织等各个工业领域。 主要产品:意大利Burocco阀、开关阀、气动开关阀、电磁阀、比例阀、常规阀、叠加阀、插装阀。本公司产品品质保证,欢迎选购!
